斯特封

轴用斯特封

一、性能与用途

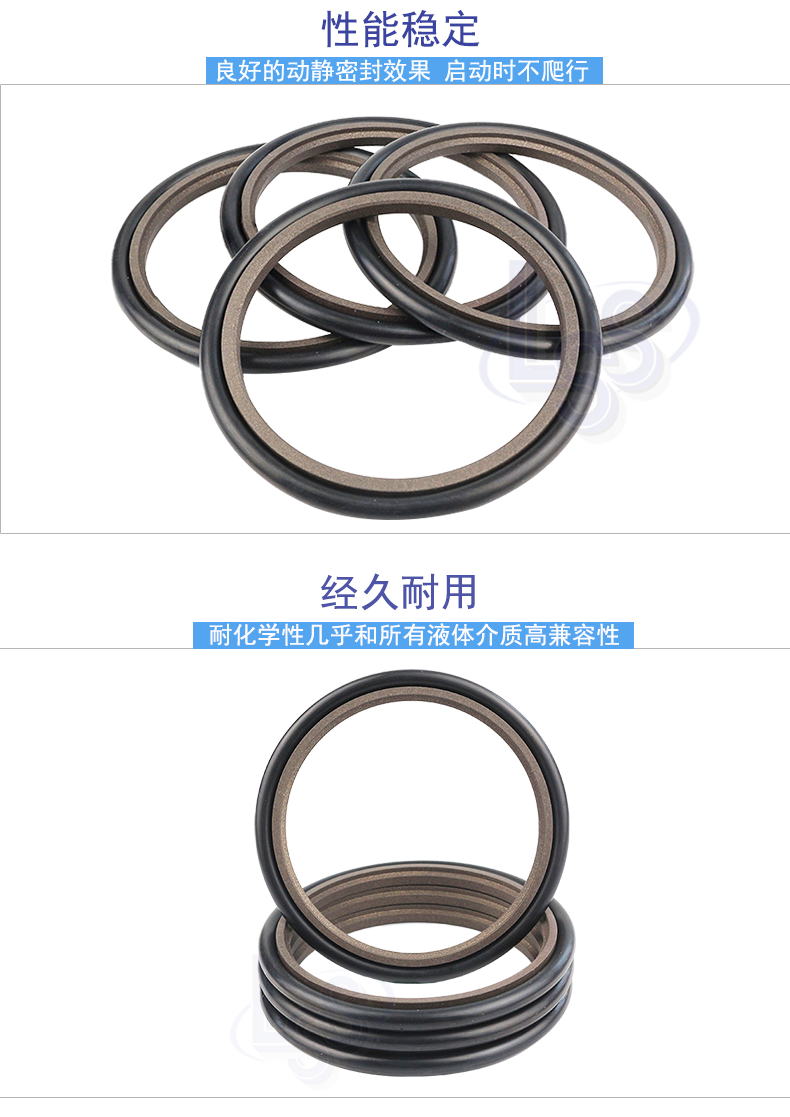

      由一个低磨擦的填充聚四氟乙烯(PTFE) 环和O形橡胶密封圈组合而成，O形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。PTFE摩擦系数小，动静摩擦系数相近。适用于高低速往复运动及高压系统的油缸活塞杆密封。采用两个阶梯圈密封，可达到零泄露。一般要和导向环配套使用。轴径小于∅30的规格，应采用分体式沟槽。

二、材质

     斯特封为填充聚四氟乙烯PTFE，O形圈为了睛橡胶NBR或氟胶FKM.

三、工况条件

     耐压: 0-40MPa;

     往复速度:≤5m/s;

     工作温度:丁晴NBR: -30~+120°C，氟胶FKM: -20~+200°C:

     工作介质: 液压油、气、水(在磷酸醋液压油中选用氟胶)。

四、设计标准

本系列符合GB/T 15242.1-94及GB/T 15242.3-94标准。可参考Parker公司OD系列、Merke公司-OMS-MR及雷板公司S55013系

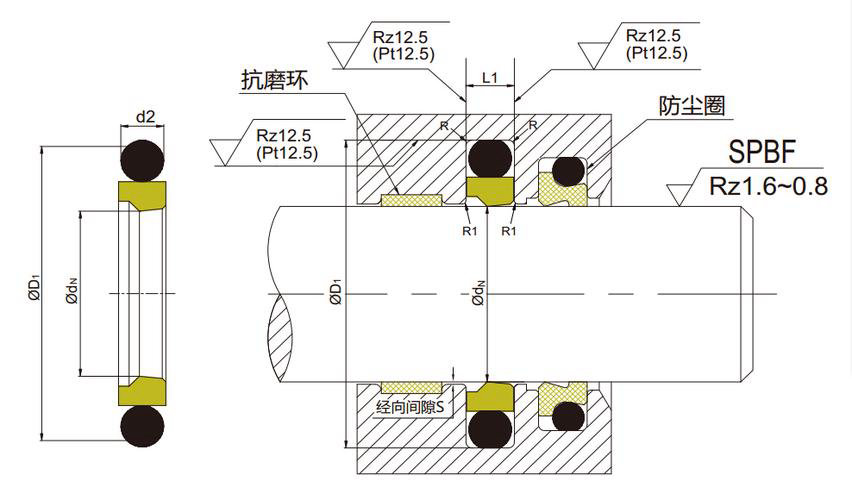

五、斯特封密封圈安装示意图

　　(1) 对所有密封集体，密封件和安装工具进行清洗并上油。

　　(2) 将橡胶圈放入沟槽内(注意不得扭曲)。

　　(3) 把PTFE密封环压缩成腰子形状并且不得形成尖形弯曲，将压缩的PTFE密封环放入沟槽内，用手将其轻轻地展平。

　　(4) 把复原心轴推到密封件处，并轻轻转动心轴。放置1分钟将心轴取出。安装完成。
